Дворовая территория Дома Абрикосова
Коллаборация:
Статус:
Год:
Площадь:
Роль в проекте:
Статус:
Год:
Площадь:
Роль в проекте:
НОВОЕ, ЛЕГАТО
Реализация
2024
1ГА
Разработка РД, авторский надзор
Реализация
2024
1ГА
Разработка РД, авторский надзор
В процессе разработки рабочей документации мы получили концепцию, насыщенную уникальными решениями — в МАФ, покрытиях и озеленении. Они подчеркивали сложную пластику форм и идентичность комплекса, а рельеф площадки и прилегающей территории требовали детальной проработки узлов и точной увязки решений.
Выделим направления, которым уделялось повышенное внимание на этапе реализации:
Выделим направления, которым уделялось повышенное внимание на этапе реализации:
- разработка индивидуальных МАФ с учетом фундаментов;
- работа со сложным рельефом;
- проработка рисунка мощения и увязка инженерных сетей.
Разработка индивидуальных МАФ и учет фундаментов.
Скамейки на бетонном основании разместили в зонах с минимальным пешеходным потоком. Из-за ограничений по транспортировке крупногабаритных элементов мы приняли решение поделить длину скамеек на секции и после, на месте соединить. Избежать видимых швов удалось за счет шлифовки.
Разработка индивидуальных МАФ и учет фундаментов.

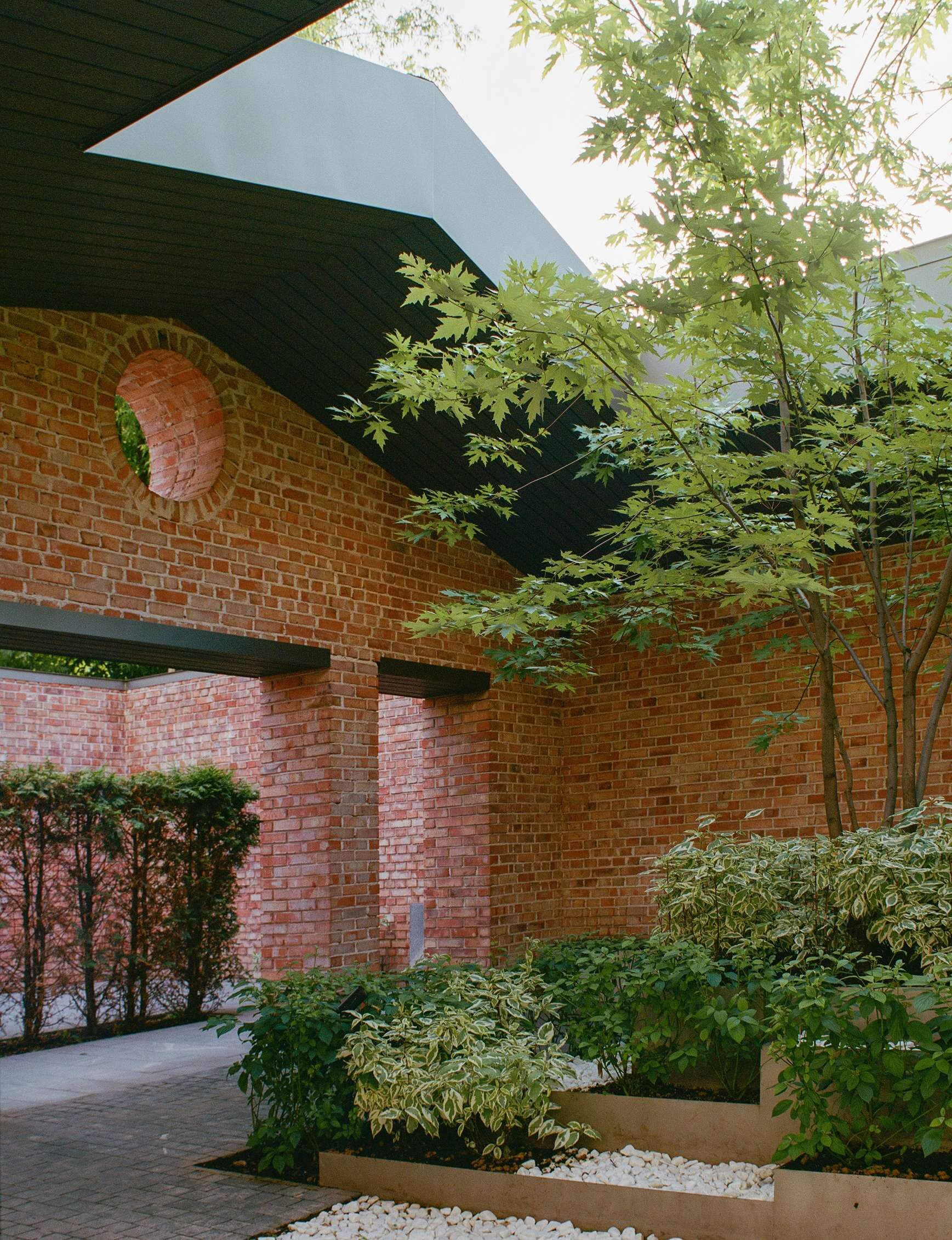

Разновысотная декоративная клумба с бортом из нержавеющей стали создавалась для высадки озеленения разного типа: травяные многолетние растения, кустарники. Борта закрепили в бетонном основании с заглублением, сохранив объем для посадки.
Разработка индивидуальных МАФ и учет фундаментов.
В главном дворе реализовали каскадные клумбы с перепадом 10–15 см, чтобы они перекликались с типом лестницы. Узлы сопряжения в острых углах защитили накладками для снижения травмоопасности.
Работа со сложным
рельефом
рельефом

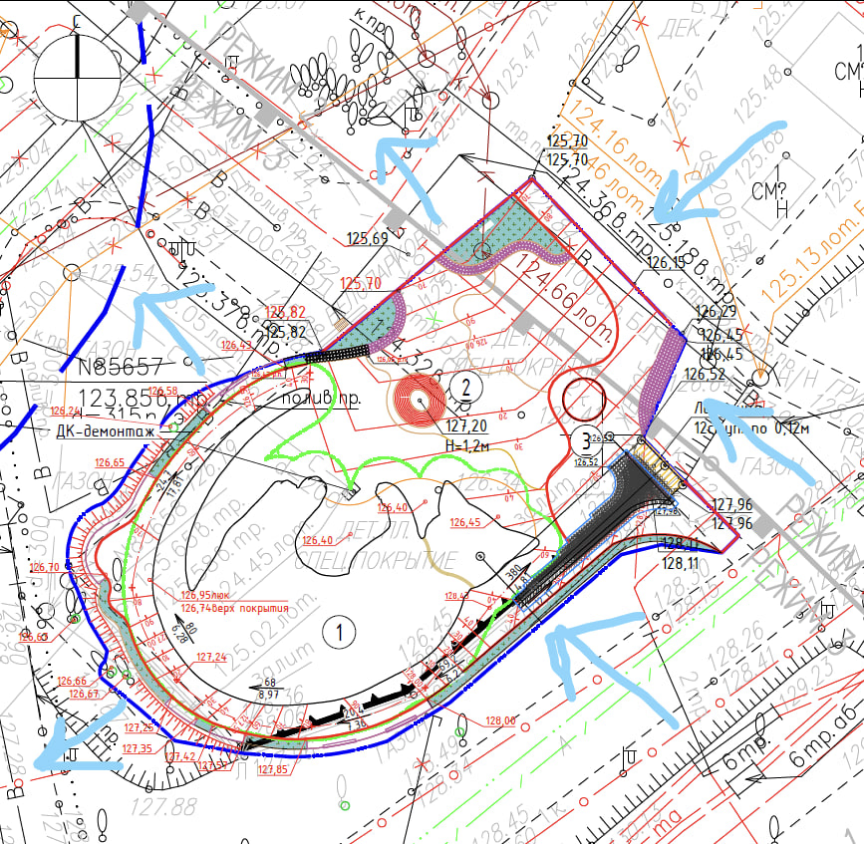

В ландшафт интегрировали широкую систему лестниц и пандусов, потому что двор находится под сильным уклоном с большим количеством въездов и выездов. На стадии проектирования и авторского надзора это требовало постоянного контроля высотных отметок.
Проработка рисунка мощения и увязка инженерных сетей
При разработке было важно учитывать комбинацию разных факторов: не нарушить исходную концепцию, остаться в нормативах, учесть индивидуальный рисунок мощения, сложный рельеф и наличие множества сетей.
С учетом большого количества люков и ливневых лотков скорректировали геометрию покрытия, удержав оси, направление и целостность рисунка. Детально проработали фрагменты мощения для точного решения узлов примыкания.
С учетом наличия большого количества люков и ливневых лотков рисунок мощения был скорректирован так, чтобы общая ось, направление и рисунок не были нарушены. Было прорисовано большое количество фрагментов покрытия для понимания сложных узлов примыкания.
С учетом большого количества люков и ливневых лотков скорректировали геометрию покрытия, удержав оси, направление и целостность рисунка. Детально проработали фрагменты мощения для точного решения узлов примыкания.
С учетом наличия большого количества люков и ливневых лотков рисунок мощения был скорректирован так, чтобы общая ось, направление и рисунок не были нарушены. Было прорисовано большое количество фрагментов покрытия для понимания сложных узлов примыкания.
